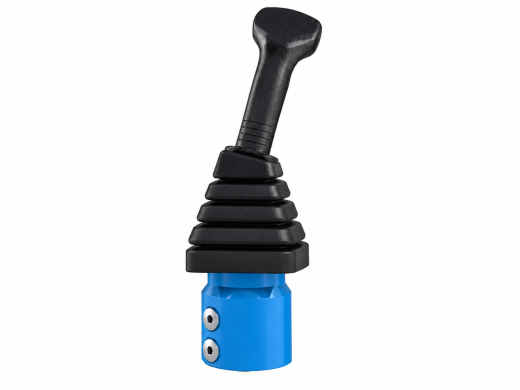

Блок управления 220BHM
Цена по запросу
#PROP_TITLE#
—
#PROP_VALUE#
Назначение:
Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.Особенности конструкции:
- В блоке 220ВНМ применены новые принципы распределения жидкости и регулирования давления и потока, в сравнении с блокомуправления 100BH . Корпус имеет кольцевые каналы подвода и слива постоянного сечения по длине распределения двух парных отверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткости перемычки междуканалами подвода и слива.
- Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников. Применен более простой и жесткий золотник с увеличенной длиной направляющей, что благоприятно для срока службы и центрирования золотника. Это позволило достичь стабильной работы блока управления с давлением на входе до 100 кгс/см2.
- Блок 220ВНМ обеспечивает более точное управление механизмами благодаря увеличенной точности пропорционального регулирования выходного сигнала (давления, потока) – ±0,5% вместо ±2,5% ублоков 100BHM.
- Блок типа 220ВНМ унифицирован по присоединительным размерам с блоком 100BHM, но имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив за счет увеличения сечения отводящих каналов и проходных сечений в золотнике, что позволяет расширить области применения блока управления.
- Уменьшено усилие на рукоятке при работе одним золотником с 3,2 кгс до 1,1 кгс, при работе двумя золотниками – с 4,5 кгс до 1,8 кгс, в сравнении блоком серии 100BHM >>>. В блок устанавливается сферический шарнир с «закрытой» полусферой.
- Имеется возможность устанавливать блоки типа 220ВНМ на плиту, стыковать к блоку плиты с различно расположенными рабочими каналами, а также блоки клапанов «ИЛИ» с различной логикой и возможность применять блок без плиты или с установкой на плиту собственного изготовления.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Давление на входе, МПа: | |
| - номинальное | 3 |
| - максимальное | 10 |
| Давление на выходе, МПа: | |
| - номинальное | 0,5±0,15 |
| - максимальное | 2,5±0,2 |
| Максимальное давление на сливе, МПа | 0,3 |
| Гистерезис, МПа не более | 0,01 |
| Внутренняя герметичность (утечки при номинальном давлении), см³/мин, не более: | |
| - из рабочего отвода (по каждому золотнику) | 20 |
| - из каждого дополнительного отвода У, У1, У2 | 20 |
| Усилие на конце рукоятки, Н (кгс): | |
| - при управлении одним золотником (αmax=28˚), не более | 11 |
| - при управлении двумя золотниками (αmax=32˚), не более | 18 |
| Напряжение постоянное, В | 0,1 … 36 |
| Ток постоянный при активной нагрузке, А | 0,0002 … 4 |
| Масса, кг | 3,5 |
